摘要
將高功率鎢燈、物鏡、積分球、蜜桃免费视频集成，獨立研發了雙通道光斑滿足0.1mm-0.8mm的微區透過率測量係統，支持同時顯示雙通道任意測試光譜範圍，同時顯示測量值、曆史測量值，能夠定時進行明暗光譜自校準，支持手動校調，全波長機差自定義校準。可針對各類手機、平板電腦屏幕進行特定2D、2.5D區域的微區透過率的快速檢測。
研究背景
近年來,我國智能手機行業高速發展,其行業前景良好。目前的全球手機品牌中，蘋果、三星、華為、小米、OPPO和VIVO，前六名手機品牌已經占了絕大部分的全球智能手機出貨量；其中除了三星手機不在中國工廠生產組裝，可以說75%以上的全球的智能手機是由中國工廠來生產；2020年智能手機總出貨量為 12.92 億台，裏麵大部分的手機麵板大部分都需要測量油墨IR孔和麵板多點透過率的檢測需求，目前的行業標準是需要做到每個麵板所有測試點全檢，那麽對於國內的生產廠家來說，對手機油墨IR孔和手機麵板透過率的測試需求至少80億次（油墨孔2個點，麵板透過率6個點）以上，此類型的測試將擁有巨大的市場潛力。
蜜桃免费观看這次介紹的就是專門針對各類手機、平板電腦屏幕特定2D、2.5D區域的微區透過率快速檢測係統。
此係統當前應用場景主要集中在手機麵板的生產測試、平板電腦麵板生產測試以及各類小尺寸光學濾片的透過率測試，根據不同的光斑尺寸，可以用於不同類型產品。可以搭配不同的外圍器件或自動化係統，同樣能夠實現半自動/全自動測試，隻需要搭配合理的平台，完全能夠達到近乎全自動的水平。
說了這麽多，可能很多人都會有疑問，前文提到的油墨IR孔究竟是什麽呢？而一直在說的透過率究竟有什麽重要之處呢?
蜜桃免费观看這裏指的IR油墨孔其實就是手機或者平板電腦上在聽筒附近的黑色點狀區域。在這塊區域的屏幕內，經過特殊處理加入了油墨，使得此處的光學透過率能夠達到濾除可見光與紫外光，而使得紅外波長的光正常透過。通過透過的光，屏幕下的傳感器便能夠正常識別距離以及環境的情況，這樣手機就能夠隨著環境光的變化而自動調節亮度，又或者在接聽電話時自動熄屏。當然這隻是最基礎的應用，對於不同的條件以及環境，廠商可能也會有不同的應用方式。
透過率表示光線透過介質的能力，是透過透明或半透明體的光通量與其入射光通量的百分率。平行單色光通過均勻、無散射的介質時，光的一部分被吸收，一部分透過介質，還有一部分被介質表麵反射。透過率可以表示顯示設備等的透過光的效率。透光率的數值為百分數，取值範圍為0~100%。如果光被介質全部吸收，It=0，T=0。若光全透，則It=I0，T=100%。
係統通過自帶的高功率鎢燈作為光源，通過物鏡聚焦後，打在樣品表麵位置，通過樣品底部的積分球，回收並勻化透過的光線，再輸入到蜜桃免费视频內，通過蜜桃免费视频對積分球接收到的光進行快速分析。

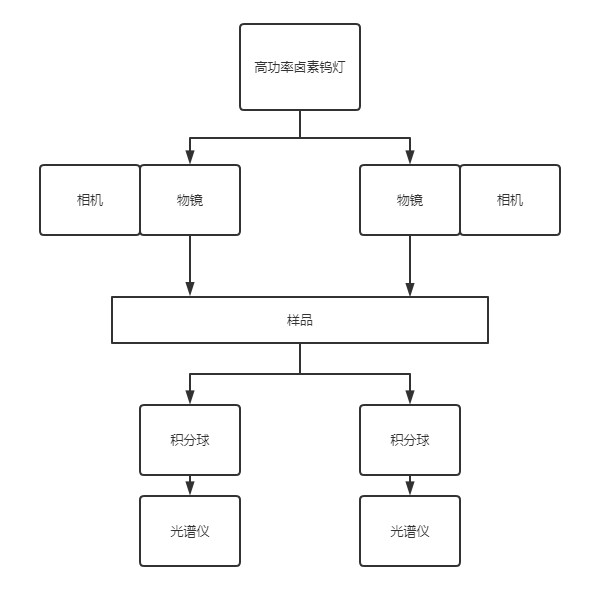

係統框架
對於透過率檢測，最高檢出限能夠達到0.01%，搭配這套係統，不僅能夠進行透過率趨勢分析與檢測，更能夠對於各類樣品進行精確快檢。
對比市場上同類型產品，大部分使用了進口的核心器件，蜜桃免费观看洋光學的蜜桃免费视频或愛萬提斯的蜜桃免费视频；而蜜桃免费观看光電作為國內同等級別的蜜桃免费视频生產廠商，在擁有光纖蜜桃免费视频作為核心技術的基礎上，獨立研發了這款微區透過率係統，能夠在核心完全自研的基礎上，達到測試係統的全自主研發生產。
雙通道光斑滿足0.1mm-0.8mm；
支持同時顯示雙通道任意測試光譜範圍，同時顯示測量值、曆史測量值；
能夠定時進行明暗光譜自校準，同時支持手動校調，全波長機差自定義校準；
自定義設置、校準
支持手動、自動測量，支持外部觸發控製測試，自定義周期測試等。
成像清晰準確，曝光時間可自由設定；
光斑成像
樣品X-Y軸高精度移動，對於主光路支持Z軸手動調節；
樣品平台包含防刮傷處理；
搭配的大功率鎢燈，能夠將測試時間穩定控製在0.7s以內；
單個樣品在400-1000nm波段內多次測試時靜態重複性能夠達到0.2%以內，動態重複性能夠小於0.2%-0.3%。
靜態重複性波動趨勢
名稱 | 參數 |
光源 | 高功率鹵素燈光源,色溫3200K壽命2000小時 |
波長範圍 | 400-1000nm |
蜜桃免费视频信噪比 | 3400:1 |
建議樣品直徑 | 3mm以上 |
波長重複性 | 0.2nm |
檢出限 | 0.01% |
通訊方式 | USB/RS232/Ethernet之一 |
入射方式 | 上光源測量 |
測量響應時間 | 0.7秒 |
檢測區間 | 雙通道測量，左右通道孔徑可調，兼容0.1/0.3/0.5/0.8/1mm幾種規格 |
設備尺寸 | 約400mm(L)*300mm(W)*425mm(H) |
對焦方式 | 數字相機視頻對焦，相機像素1.23M |
軟件 | （1）可顯示單、多個波長數據或者多個波段平均值 （2）數據可以手動和自動存儲 （3）自動判別結果是否超限，OK/NG顯示 （4）可根據用戶標準校準機差 （5）自動實時檢測 （6）光源運行時間記錄 |
其它 | （1）設備有遮光罩，防止外界光幹擾 （2）設備測量平台有被測物定位夾具 （3）設備有防被測物被刮花刮傷的處理 |
結語
隨著各方產能提升，對此方向測試的需求也水漲船高。歡迎有任何類似需求的朋友們留下聯係方式或來電谘詢。不論是討論方案或相互學習，蜜桃免费观看都熱烈歡迎。
