It can realize high-precision industrial measurement of 400-1000nm transmittance of mobiles phones ink hole. The instrument has high static repeatability (< 0.2%) and dynamic repeatability (< 0.3%), supports manual and automatic detection, and supports dual channel detection.
◆ 雙通道光斑滿足0.1mm-0.8mm；
◆ 支持同時顯示雙通道任意測試光譜範圍，同時顯示測量值、曆史測量值；
◆ 能夠定時進行明暗光譜自校準，同時支持手動校調，全波長機差自定義校準；
◆ 支持手動、自動測量，支持外部觸發控製測試，自定義周期測試等；
◆ 成像清晰準確，曝光時間可自由設定；
◆ 樣品X-Y軸高精度移動，對於主光路支持Z軸手動調節；
◆ 樣品平台包含防刮傷處理；
◆ 搭配的大功率鎢燈，能夠將測試時間穩定控製在0.7s以內；
◆ 單個樣品在400-1000nm波段內多次測試時靜態重複性能夠達到0.2%以內，動態重複性能夠小於0.2%-0.3%。
手機油墨孔透過率檢測儀 |
|
| 項目 | 值 |
| 光源 | 高功率鹵素燈光源,色溫3200K壽命2000小時 |
| 波長範圍 | 400-1000nm |
| 蜜桃免费视频信噪比 | 3400:1 |
| 建議樣品直徑 | 3mm以上 |
| 波長重複性 | 0.2nm |
| 檢出限 | 0.01% |
| 通訊方式 | USB/RS232/Ethernet之一 |
| 入射方式 | 上光源測量 |
| 測量響應時間 | 0.7秒 |
| 檢測區間 | 雙通道測量，左右通道孔徑可調，兼容0.1/0.3/0.5/0.8/1mm幾種規格 |
| 設備尺寸 | 約400mm(L)*300mm(W)*425mm(H) |
| 對焦方式 | 數字相機視頻對焦，相機像素1.23M |
| 軟件 | （1）可顯示單、多個波長數據或者多個波段平均值 （2）數據可以手動和自動存儲 （3）自動判別結果是否超限，OK/NG顯示 （4）可根據用戶標準校準機差 （5）自動實時檢測 （6）光源運行時間記錄 |
| 其它 | （1）設備有遮光罩，防止外界光幹擾 （2）設備測量平台有被測物定位夾具 （3）設備有防被測物被刮花刮傷的處理。 |
蜜桃免费观看這次介紹的就是專門針對各類手機、平板電腦屏幕特定2D、2.5D區域的微區透過率快速檢測係統。
此係統當前應用場景主要集中在手機麵板的生產測試、平板電腦麵板生產測試以及各類小尺寸光學濾片的透過率測試，根據不同的光斑尺寸，可以用於不同類型產品。可以搭配不同的外圍器件或自動化係統，同樣能夠實現半自動/全自動測試，隻需要搭配合理的平台，完全能夠達到近乎全自動的水平。
說了這麽多，可能很多人都會有疑問，前文提到的油墨IR孔究竟是什麽呢？而一直在說的透過率究竟有什麽重要之處呢?
蜜桃免费观看這裏指的IR油墨孔其實就是手機或者平板電腦上在聽筒附近的黑色點狀區域。在這塊區域的屏幕內，經過特殊處理加入了油墨，使得此處的光學透過率能夠達到濾除可見光與紫外光，而使得紅外波長的光正常透過。通過透過的光，屏幕下的傳感器便能夠正常識別距離以及環境的情況，這樣手機就能夠隨著環境光的變化而自動調節亮度，又或者在接聽電話時自動熄屏。當然這隻是最基礎的應用，對於不同的條件以及環境，廠商可能也會有不同的應用方式。
透過率表示光線透過介質的能力，是透過透明或半透明體的光通量與其入射光通量的百分率。平行單色光通過均勻、無散射的介質時，光的一部分被吸收，一部分透過介質，還有一部分被介質表麵反射。透過率可以表示顯示設備等的透過光的效率。透光率的數值為百分數，取值範圍為0~100%。如果光被介質全部吸收，It=0，T=0。若光全透，則It=I0，T=100%。

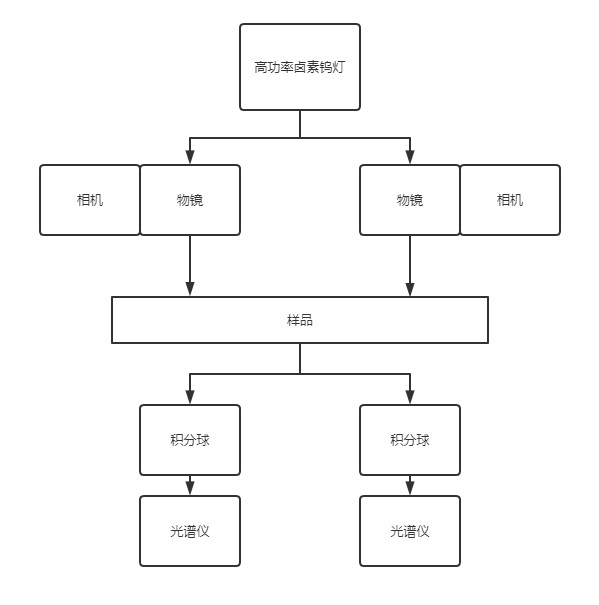

係統通過自帶的高功率鎢燈作為光源，通過物鏡聚焦後，打在樣品表麵位置，通過樣品底部的積分球，回收並勻化透過的光線，再輸入到蜜桃免费视频內，通過蜜桃免费视频對積分球接收到的光進行快速分析。
係統框架
對於透過率檢測，最高檢出限能夠達到0.01%，搭配這套係統，不僅能夠進行透過率趨勢分析與檢測，更能夠對於各類樣品進行精確快檢。
對比市場上同類型產品，大部分使用了進口的核心器件，蜜桃免费观看洋光學的蜜桃免费视频或愛萬提斯的蜜桃免费视频，而蜜桃免费观看蜜桃免费观看光電作為國內同等級別的蜜桃免费视频生產廠商，在擁有光纖蜜桃免费视频作為核心技術的基礎上，獨立研發了這款微區透過率係統，能夠在核心完全自研的基礎上，達到測試係統的全自主研發生產。
