COL90-UV-10是光譜測量應用常規配件，主要用於配合光纖實現光束準直和聚焦，焦距10mm，通光口徑5mm；光譜範圍200-2500nm。COL90-UV-10內部放置45°分束鏡片，可將分束光轉置90°輸出
◆ 優化的設計可確保光纖在每個接觸器件上獲得相同的位置；
◆ 良好的黑色塗層可以有效的減少雜散光；
◆ 優化的光學設計，最高輸出窗口直徑達到6mm；
◆ SMA接口
◆ 良好的石英透鏡。
COL90-UV-10 |
|
| 項目 | 值 |
| 透鏡直徑 | 6.3mm |
| 有效通光口徑 | 5mm |
| 透鏡焦距 | 10 mm |
| 透鏡材料 | 紫外級熔石英 |
| 波長範圍 | 200-2500nm |
| 發散角度 | ＜2°（@600μm, N.A=0.22光纖為例） |
| 光纖接頭 | SMA 905, UNS 1/4 |
| 反射鏡反射率 | >90% (200-1100nm) |
| 外殼材料 | 發黑氧化鋁 |
| 工作溫度 | -30℃ to 100℃ (-HT 200℃) |

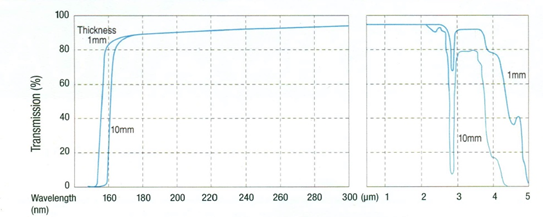

1. 有效通光譜圖
